@tg wan-portАттенюатор – виды и принцип работы
30.07.2020
6666
Они используются для плавного снижения мощности сигнала до уровня, подходящего для приемника. Существует два основных вида оптических аттенюаторов – это регулируемый и нерегулируемый. В первом случае уровень затухания сигнала регулируется, а во втором этот показатель стабилен и указывается в документации к изделию.
Принцип работы аттенюатора
Чтобы снизить мощность оптического сигнала есть несколько способов:
- Создается воздушный зазор;
- Используется смещение (изгиб) тракта;
- Применяются специальные фильтры или призмы.
Принципиально в схеме, на пути у сигнала появляется микро преграда, которая и снижает уровень мощности после ее прохождения. В некоторых случаях устройства могут оснащаться радиаторами охлаждения для быстрого отвода тепла, оно возникает при встрече сигнала с препятствием.

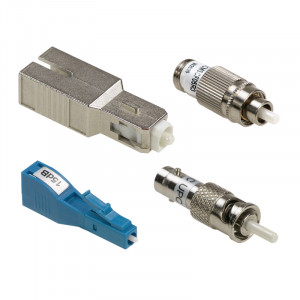

Существует несколько типов аттенюаторов, которые отличаются по типу конструкции:
- Переходник (адаптер или вилка-розетка, f-m);
- Гнездо (розетка-розетка, f-f);
- Шнуры с различными коннекторами;
- Перестраиваемые портативные устройства.
Переходники обычно предназначаются для подключения конечного абонентского оборудования и имеют только фиксированное значение затухания. Гнезда могут оснащаться регулируемыми гайками настройки затухания с микрометрической резьбой. Шнуры имеют вставку из специального поглощающего волокна и чаще всего являются нерегулируемыми. Перестраиваемые электронные аттенюаторы используются для тестирования работы сети при определенных потерях. Изделия этой категории, кроме перестраиваемых аппаратов, относятся к пассивному сетевому оборудованию и не требуют электропитания.
Для чего нужен аттенюатор
Источник сигнала и приемник могут работать с различными мощностями, особенно при использовании усилителей. Устройства помогут привести эти значения к допустимому показателю для приемника, при котором происходит корректная обработка данных. Эти изделия позволяют смоделировать определенный уровень потерь и получить диагностическую информацию о том, как работает сеть в этом случае.
Как выбрать подходящий показатель затухания
Показатели снижения мощности указываются в фиксированном значении или диапазоне dB. Нужно знать параметры ваших передающих и принимающих устройств. Выбор лучше всего доверить сетевому администратору или проектировщику. В нашем каталоге есть сетевое оборудование для построения и диагностики коммуникационных сред любой сложности.
Читайте также

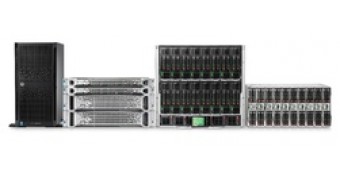

Главные особенности Серверов HPE ProLiant Gen9
Семейство серверов девятого поколения HP ProLiant Gen9 номинировалась разработчиками, как оборудование идеально подходящее для организации SAN и NAS сетевых хранилищ и распределенных рабочих групп с общей архитектурой. Для желающих купить серверы HP рассмотрим модельный ряд этого семейства подробно.
Настольные мини-конференцсистемы ClearOne MAX – возможности и характеристики
Конференцсистемы ClearOne Max – это серия оборудования для быстрого оснащения переговорных комнат и конференц-залов.

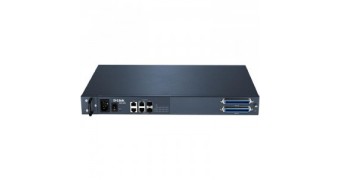

Для чего нужен мультиплексор и его типы

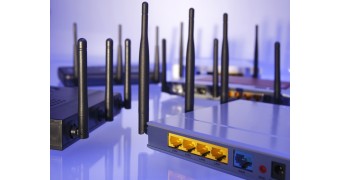

Чем отличаются маршрутизаторы?
Роутеры созданы для распределения данных в рамках одного сегмента сети по настраиваемым и сохраняемым в собственной памяти таблицам маршрутизации.

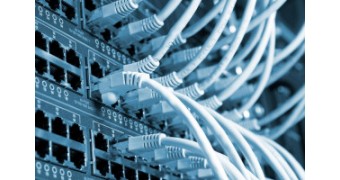

Подключение сетевого оборудования
